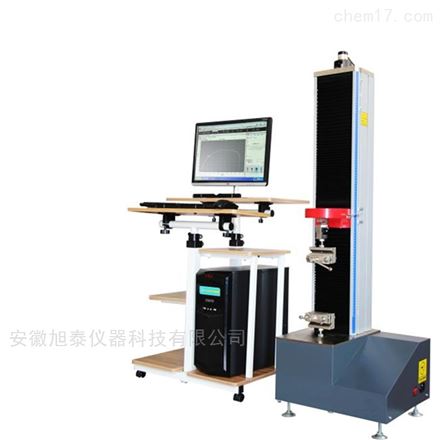

XBD2102微机控制电子万能试验机

XBD2102微机控制电子万能试验机

  • 产品型号:
  • 更新时间:2020-05-06
  • 产品介绍:XBD2102微机控制电子万能试验机用于金属及非金属(含复合材料)胶粘剂、胶粘带、不干胶、医用粘剂、保护膜、离型纸、复合膜、食品塑料袋包装、日用化妆品塑料包装、人造革、编织袋、薄膜、纸张的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载、松弛、往复等项的静力学性能测试分析研究,可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。
  • 厂商性质:经销商
  • 在线留言

产品介绍

XBD2102微机控制电子万能试验机

二、设备用途

本机用于金属及非金属(含复合材料)胶粘剂、胶粘带、不干胶、医用粘剂、保护膜、离型纸、复合膜、食品塑料袋包装、日用化妆品塑料包装、人造革、编织袋、薄膜、纸张的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载、松弛、往复等项的静力学性能测试分析研究,可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数,并可根据GB、ISO、DIN、ASTM、JIS等国内、国际相关标准进行试验和提供数据。

三、主要技术参数

序号

项目名称

技术指标

1

最大试验力

100N(可另加配传感器来扩展测力范围)

2

准确度等级

0.5级

3

试验力测量范围

0.2%~100%FS(满量程)

4

试验力示值误差

示值的0.5%以内

5

试验力分辨率

最大试验力的±1/300000全程不分档,且全程分辨率不变

6

变形测量范围

0.2%~100%FS

7

变形示值误差

示值的±0.5%以内

8

变形分辨率

最大变形的1/200000/高可达1/300000

9

位移示值误差

示值的±0.5%以内

10

位移分辨率

0.03um

11

力控速率调节范围

0.005~5%FS/s

12

力控速率控制精度

速率<0.05%FS/s时,为设定值的±2%以内

速率≥0.05%FS/s时,为设定值的±0.5%以内

13

变形速率调节范围

0.005~5%FS/s

14

变形速率控制精度

速率<0.05%FS/s时,为设定值的±2%以内

速率≥0.05%FS/s时,为设定值的±0.5%以内

15

位移速率调节范围

0.001~500mm/min

16

位移速率控制精度

速率<0.5mm/min时,为设定值的±1%以内

速率≥0.5mm/min时,为设定值的±0.2%以内

17

有效拉伸行程

650mm-850mm(可根据用户需求定做)

18

有效压缩行程

650mm-850mm(含夹具体)

19

主机外形尺寸(长×宽×高)

(450×370×1260)mm

 (450×370×1460)mm

20

主机重量

约70Kg

21

电源

220V,50Hz,0.5kW

XBD2102微机控制电子万能试验机

四、性能特点

(一)机械工艺结构:

主机架主要由底座、三根立柱和一根丝杠构成单臂框架结构;传动加载系统采用交流伺服电机及同步齿形带减速装置,带动高精密滚珠丝杠转动,再驱动移动横梁实现加载。本机造型美观,稳定性好,刚性大,控制精度高,工作效率高,噪音低,节能环保。

(二)控制及测量系统:

本机采用Test4.0全数字闭环控制系统进行控制及测量,采用电脑进行试验过程及试验曲线的动态显示,并进行数据处理。试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑。

1.实现专用的位移、变形、速度闭环控制。

试验过程中,可灵活更改试验速度及试验方法,以使试验方案更加灵活、更加充实;

2.多层保护:具有软件和硬件两级保护功能,可实现对试验机的过载、过流、过压、欠压、过速、限位等多种安全保护方式;

3.3路高速24位A/D转换通道,有效码值分辨率高可达±30万分之一,实现了内外不分档,且全程分辨率不变;

4.采用232或串口通讯,数据传输稳定可靠,抗干扰能力强;

5.采用3路脉冲信号捕获通道(3路脉冲信号分别为1路位移和2路大变形信号),并且采用目前的四倍频技术,使有效脉冲数量放大四倍,大大提高了信号的分辨率,捕获频率为5MHz;

6.一路伺服电机数字驱动信号,PWM输出的高达频率为5MHz,低至为0.01Hz。

7.可设定屈服后去掉引伸计功能

Test4.0软件自动判断,在试样屈服结束后将变形切换为位移采集,并在信息栏中提醒用户“变形切换结束,可以去掉引伸计”。

8.自动返回:移动横梁可自动返回试验初始位置。

9.自动校准:负荷、伸长可按所加标准值自动标定。

10.量程模式:全量程不分档

1)模块单元:多种附件灵活互换,模块化的电气硬件便于功能扩展和维修;

2)自动切换:试验过程中显示曲线根据试验力和变形量大小自动变换量程。

9.本设备所满足的标准:

  • 试验机制造标准:GB/T 16491-2008电⼦万能试验机;
  • 要求的试验方法标准: GB/T 228-2010《金属材料室温拉伸试验方法》、

GB/T 232-2010《金属材料弯曲试验方法》、

GB/T 7314-2007《金属材料 室温压缩试验方法》。

GB/T2611-2007《试验机 通用技术要求》

GB/T1040-2006《塑料  拉伸性能的测定》

GB/T1041-2008《塑料  压缩性能的测定》

GB/T9341-2008《塑料  弯曲性能的测定》

GB/T8804-2003《热塑性塑料管材  拉伸性能的测定》

GB/T13022-1991《塑料 薄膜拉伸性能试验方法》

GB/T4850-2002《压敏胶粘带低速解卷强度测定》

GB/T2790-1995《胶粘剂180度剥离强度试验方法》

GB/T2791-1995《胶粘剂T剥离强度试验方法》

GB8808-1988《软质复合塑料材料剥离试验方法》

GB2792-2014《压敏胶粘带180剥离强度试验方法》

ASTM D3330/D3330M-2004(2010)《压敏带剥离附着力试验方法》

GB7753-1987《压敏胶粘带拉伸性能试验方法》

QB/T2358-1998《塑料薄膜包装袋热合强度试验方法》

YY-T0148-2006《医用胶带》

YBB-00102003《剥离强度测定法》

也可根据客户要求选择其它相应的标准(不超过5个)。

五、设备配置

序号

设备配置名称

数量/单位

1

主机10N单臂结构

一台

2

机架XBD系列机架及传动部分

一套

3

滚珠丝杠:高精密、无间隙

一对

4

步进电机和伺服调速系统

一套

5

控制及测量系统

一套

6

同步齿形带

一套

7

美国科尔品牌负荷力传感器10N

一只

8

馨标全数字闭环控制及测量系统

一套

8.1

负荷测量系统



8.2

位移测量系统



8.3

变形测量系统



9

馨标中文版本试验软件

一套

10

全智能手控盒

一个

11

商用电脑

一台

12

HP品牌A4彩色喷墨打印机

一台

  • 夹具与钳口配置

名称

数量

详细说明

使用范围

备注

波浪纹拉伸夹具

1套

钳口宽度50mm

加持厚度10mm

适用于加持薄板材,布料、纸张、橡胶等拉伸试验

采用波浪纹路和旋转把柄加紧,夹持可靠。

压缩夹具

1套

盘径φ100mm

适用于金属与非金属材料压缩试验

上下平面压盘,压盘刻有环形刻度线

  • 扩展选配配置

名称

数量

详细说明

使用范围

备注

电子引伸计

1套

标距50mm

变形量25mm

用于测量标准试样的屈服强度、规定非延伸强度及延伸率等参数

采用橡皮筋捆绑固定方式

三点弯曲夹具

1套

弯心半径R10、支辊半径R10、跨距340

适用于金属、非金属与复合材料的弯曲试验

上面一个直辊,下面两个直辊,下面有刻度标尺可以进行跨距调节

楔形拉伸夹具

选1套

平钳口:0-7、7-14mm

V型钳口:φ4- 9、φ9- 14、φ14- 20 20-26(mm)

适用于加持金属板材,棒材,管材等拉伸试验

采用斜面自锁和旋转把柄加紧,夹持可靠,夹持范围大。

大变形测量装置

1套

10-800mm

用于测量延伸率较大的标准试样,求取橡胶、塑料弹性模量屈服强度及等参数

用来去除标距以外的变形,如果不加配此装置,试样的延伸率、弹性模量与屈服强度数据均会有相差。



售后服务:
  1小时内响应用户投诉,2小时为用户提供解决方案,12小时内到达用户现场,排除故障。保修期内,除人为因素导致设备损坏外,设备及附件由于质量问题而不能正常工作时,我方承诺在8小时内到达用户现场免费修理或更换零部件。因维修不及时,而导致设备无法正常使用时,其保修时间随停机时间的长短而相应延长。
  我方对设备提供终生维修服务,保修期外只收取维修成本费用,并享有优惠购买零配件待遇。
  用户档案电脑管理化。100%的无忧电话回访,主动跟踪动态服务。

  • 远程在线服务:本公司可以通过internet网络,直接沟通交流,方便指导用户使用,协助用户解决疑难问题。

服务便捷:
  专业售后服务中心,将及时派专业技术工程师将在一个工作日内解决问题,在保修期内设备出现问题我们不收取任何费用,在保修期后也只收取成本费我们一直为用户以成本价格提供配件,我们为每一个用户建立用户档案,专人负责和用户进行联系,我们永远为用户免费升级试验软件。
